Interne referentie: ALP-BAT-G3-9.3S

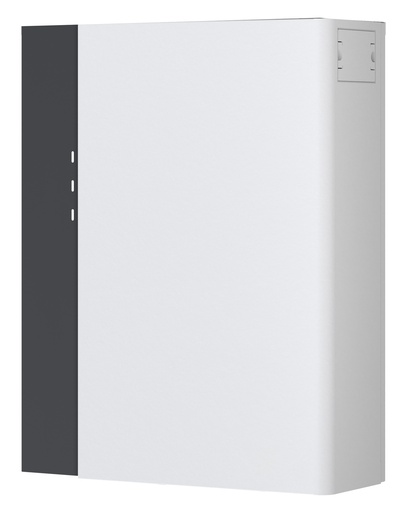

Deze nieuwe SMILE G3-batterijmodule heeft een werkbare capaciteit van 9,3 kWh. Dankzij het modulaire ontwerp kunt u de opslagcapaciteit van deze batterijmodule eenvoudig uitbreiden tot zes modules in serie geschakeld met een maximale opslagcapaciteit van 55,8 kWh. Dit systeem is ontworpen voor de volledige SMILE G3-reeks: bij de SMILE G3 S3.6/S5/B5 kunnen er vier batterijmodules in serie geplaatst worden, bij de SMILE G3 T4/6/8/10 kan dit tot zes batterijmodules. Bij de SMILE G3 T12/15/20 kunnen er 2 tot 6 batterijmodules in serie geplaatst worden. In de toekomst zal het ook mogelijk zijn om deze batterij in twee clusters te installeren en zo de capaciteit nog eens te verhogen, maar dat is op dit moment nog niet mogelijk. Zodra dit kan en de nodige kabels hiervoor ter beschikking zijn, zal dit gecommuniceerd worden.
De batterij heeft bovendien een IP65-beschermingsgraad en een warmtekussen om de batterij te verwarmen in de wintermaanden.
Let op: Om een succesvolle installatie te garanderen van de G3-omvormers met de G3 9.3S batterijmodules zijn er (afhankelijk van de situatie) enkele kabelkits nodig. Deze kabels zijn niet standaard inbegrepen bij de omvormer of batterijen. Hieronder een duidelijk overzicht:
- ALP-BATKIT-4.5-9.3-SINGLE = 93600409
- ALP-BATKIT-4.5-9.3-MULTI = 93600408
| OMVORMERMODEL | BATTERIJ | INSTALLATIE IN 1 KOLOM | INSTALLATIE IN MEERDERE KOLOMMEN |
| G3 S3.6/S5/B5 | G3 9.3S | 93600409 x 1 (Per kolom max. 2 x 9.3S) |
93600409 x 1 + 93600408 x (aantal extra kolommen) |
| G3 T4/6/8/10 | G3 9.3S | 93600409 x 1 (Per kolom max. 2 x 9.3S) |
93600409 x 1 + 93600408 x (aantal extra kolommen) |
| G3 T12/15/20 | G3 9.3S | 93600409 x 1 (Per kolom max. 2 x 9.3S) |
93600409 x 1 + 93600408 x (aantal extra kolommen) |
VOORBELDSCENARIO 1: Installatie van omvormer met één of twee batterijen onder elkaar in één kolom --> enkel de 93600409-kabelkit nodig wat kabel A en B bevat.
VOORBELDSCENARIO 2: Installatie van een omvormer met meerdere batterijen in meerder kolommen --> 93600409-kabelkit nodig wat kabel A en B bevat voor de eerste kolom, voor alle extra kolommen heb je de 93600408-kabelkit nodig.
In het scenario hierboven heb je 1 x 93600409 en 1 x 93600408 nodig.
In het scenario hierboven heb je 1 x 93600409 en 2 x 93600408 nodig.
Incl. Bebat bijdrage: €234,09 (enkel voor Belgische installateurs)
