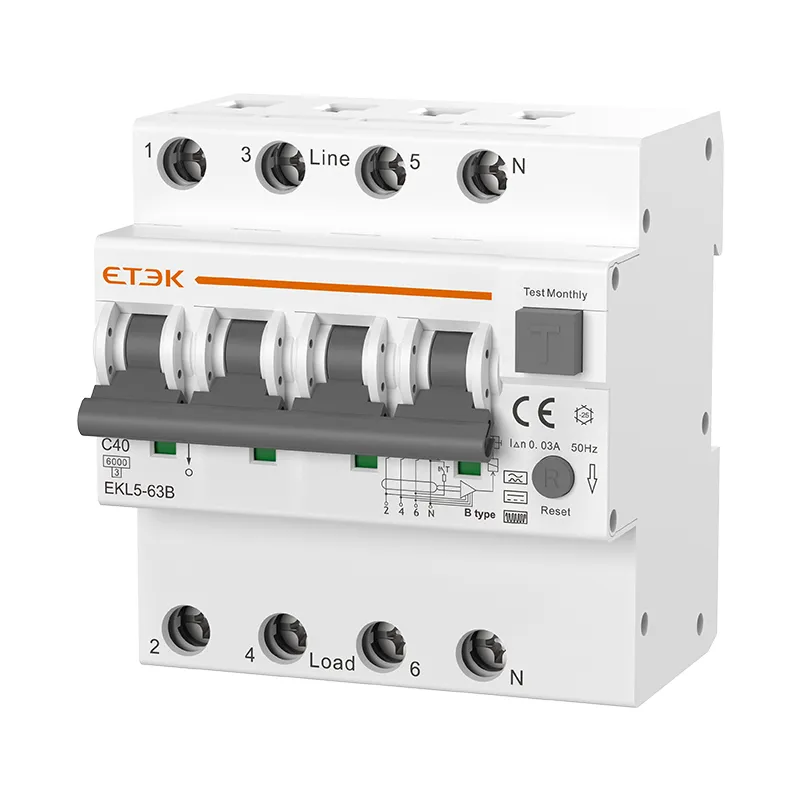

ETEK EKL5-63B RCBO type B – 3P+N – C40 – 30 mA – 10 kA – voor EV
De ETEK EKL5-63B is een vierpolige RCBO type B die differentieelbeveiliging en overstroombeveiliging combineert in één toestel. De RCBO beschermt de aangesloten kring tegen AC- en DC-lekstromen, overbelasting en kortsluiting.
Dankzij de type B-differentieelbeveiliging is de EKL5-63B geschikt voor laadinstallaties en omvormers. Bij toepassing in een laadinstallatie is geen afzonderlijke 6 mA DC-detectie vereist.
Deze RCBO vervangt de combinatie van een afzonderlijke installatieautomaat en type B-differentieelschakelaar.
Belangrijkste eigenschappen
- RCBO met geïntegreerde overstroom- en differentieelbeveiliging
- Differentieeltype B
- Nominale stroom: 40 A
- Uitschakelkarakteristiek: C
- Aansluiting: 3P+N
- Nominale aanspreekstroom: 30 mA
- Kortsluitafschakelvermogen: 10 kA
- Nominale spanning: 400/415 V AC

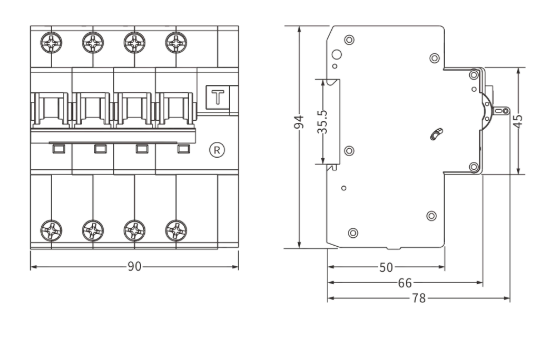

- Breedte: 5 modules / 90 mm
- Beschermingsgraad: IP20
- Aansluitcapaciteit: maximaal 25 mm²
- Voeding aan de bovenzijde
- Conform IEC/EN 61009-1 en IEC/EN 62423
Waarom een RCBO type B?
Voor laadpunten voorziet IEC 61851-1 doorgaans twee mogelijke beveiligingsprincipes:
- een type B-differentieel van maximaal 30 mA; of
- een type A-differentieel van maximaal 30 mA in combinatie met 6 mA DC-lekstroomdetectie.
De ETEK EKL5-63B biedt de eerste oplossing en combineert deze meteen met de vereiste beveiliging tegen overbelasting en kortsluiting.
De installateur blijft verantwoordelijk voor de dimensionering en plaatsing van de beveiliging volgens de eigenschappen van de installatie, de voorschriften van de fabrikant en de geldende regelgeving.
